High definition view, unlimited live streaming
Product features
Single channel 3G-SDI audio and video signal input, single channel DVI video signal input, single channel HDMI video signal to DVI input, single channel VGA video signal to DVI input, single channel YPbPr video signal input;
When inputting 1 channel PCM audio signal, SDI, HDMI/DVI/VGA video signal, and YPbPr video signal, an external audio signal can be connected for simultaneous input; When using SDI and HDMI, one audio signal can be looped out;
The input and output video signal can reach 1080p/60;
L UVC compatible video capture, YUV422 video output;
Support 16 hard address dial switches;
Windows, MAC, LINUX operating systems;
No need to install drivers, true PnP;
Ultra low power consumption, no need for an external power adapter, can be powered directly via USB;
Size: 82x116x26mm.
*Characteristics
USB 3.0360MB/s transmission bandwidth;
The video processing is completed by the capture stick and does not occupy the host CPU;
Automatically determine the input video format and transform it to the specified output size:
USB3.0 and USB2.0 outputs:
N 1920x1080, 1920x960
N 1680x1050, 1280x720, 1024x768
N 960x540, 850x480
N 720x576, 720x540, 720x480, 720x404
N 640x480, 640x360;
Display adjustment functions such as brightness, contrast, tone, saturation, etc;
Support one machine with multiple sticks;
Firmware can be upgraded.
产品规格
连接 | |
主机接口 | USB3.0，360MB/s 传输带宽 |

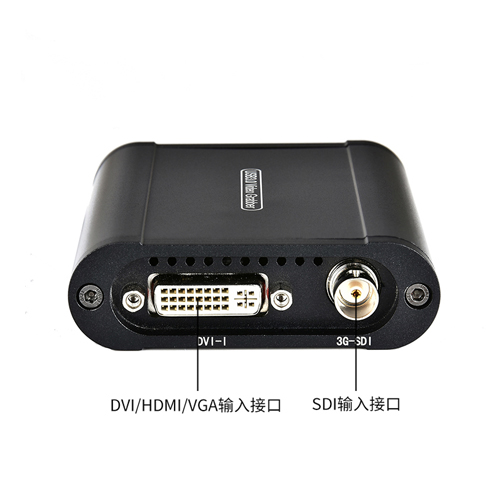

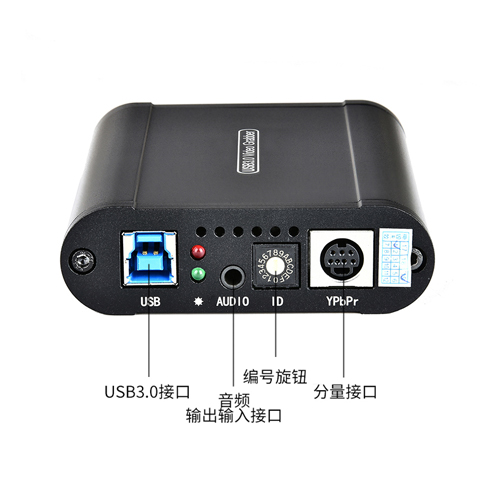

输入接口 | 1 个BNC接口，1 个DVI-I接口,1 个YPbPr接口,1 个3.5mm音频接口 |
视频输入 | 单路DVI视频信号输入，单路3G-SDI音视频信号输入，单路HDMI音视频(其中视频信号转DVI)信号输入，单路VGA视频转DVI信号输入，单路YPbPr视频信号输入 |
音频输入 | 1 路PCM音频信号，SDI、HDMI/DVI/VGA视频信号、YPbPr视频信号输入时，可外接一路音频信号同时输入；其中SDI、HDMI时，可环出一路音频信号 |
视频输出 | USB3.0兼容USB2.0音视频信号输出 |
视频输出帧率 | USB3.0支持全60帧，USB2.0支持1080P10、720P24、480P60等 |
拨码开关 | 支持16个硬地址，0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F |
标准
| |
SDI 输入格式 | SD/HD/3G-SDI，符合SMPTE-259/274/296/372/424/425/292 标准
|
HDMI 输入格式 | 符合HDMI 1.4a标准，支持1080P/60HZ 8-bit,(RGB,YUV) |
VGA 输入格式 | 像素640x400-2048x1536，PAL/NTSC |
DVI 输入格式 | 符合DVI 1.0标准，单连接(480i、576i、480p，576p，720p，1080i，1080p) |
YPbPr输入格式 | 480i、576i、480p，576p，720p，1080i，1080p |
传输速率 | SDI:1.485Gb/s，2.97Gb/s；DVI:225MHZ；HDMI:165MHZ；VGA:170MHZ
|
视频捕获 | 符合UVC (USB video class)规范
|
音频捕获 | 符合UAC (USB audio class)规范
|
输出色彩空间 | YUY2
|
其他
| |
操作系统支持 | 支持以下操作系统的x86 和x64 版本：Windows 7、8.1、10，Windows Server 2008 R2,MAC,LINUX
|
兼容软件 | Windows Media Encoder, Adobe Flash Media Live Encoder, Real Producer Plus, VLC, Wirecast 等… |
兼容开发接口 | DirectShow (Windows), DirectSound (Windows) |
升级 | 固件可升级
|
几何尺寸 | 82x116x26mm
|
功耗 | <= 1.0 W
|
工作温度范围 | 0-50 摄氏度
|
保存温度范围 | 0-70 摄氏度
|
保存湿度范围 | 5%-90% |
标准附件
USB 3.0线缆1根，HDMI的DVI转接头1个，VGA的DVI转接头1个，音频转接头1个，YPbPr线缆1根。
请注意：
1. 实际USB3.0 传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
