产品概述：

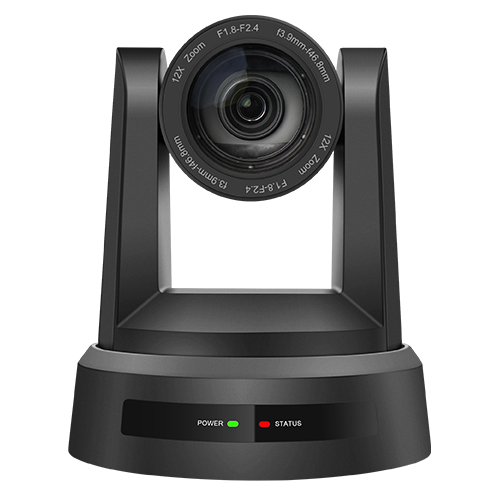

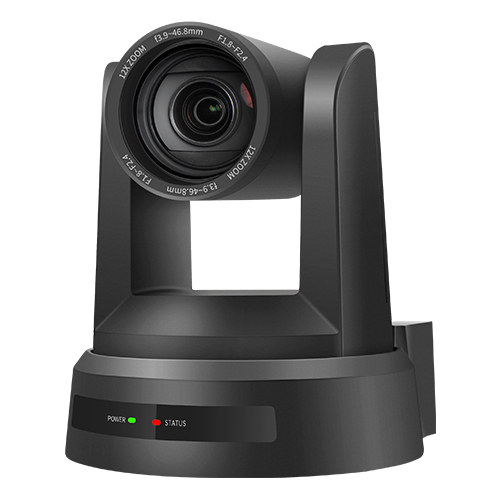

生华视通SH-HD690R信息通讯类高清摄像机系列具有完善的功能、优异的性能、丰富的接口；先进的ISP处理技术和算法，使得图像效果生动逼真、画面亮度均匀、光色层次感强、清晰度高、色彩还原性好。支持H.265/H.264编码，在低带宽下使得画面更加流畅、清晰。
产品特点：
l 全高清图像：采用1/2.7英寸500W像素高品质CMOS图像传感器，207万有效像素，分辨率可达1920×1080，输出帧率高达60帧/秒，呈现清晰的高清视频，生动地展现人物的表情和动作。
l 多倍光学变焦镜头：具有12倍光学变倍镜头，16倍电子变焦，72.5°大广角。
l 自动聚焦技术：先进的自动聚焦算法使得镜头快速、准确、稳定地完成自动聚焦。
l 低噪声高信噪比：低噪声CMOS有效地保证了摄像机视频的超高信噪比。采用先进的2D、3D降噪技术，进一步降低了噪声，同时又能确保图像清晰度。
l 多种视频输出接口：HDMI、SDI、USB3.0、LAN支持音视频同时输出；LAN接口支持POE供电、USB3.0支持双码流、SDI支持在1080P60格式下传输达100米。
l USB3.0支持双码流：支持主码流和次码流，主码流和次码流可以同时输出；支持YUY2、MJPEG、H.264、NV12、H.265视频编码格式。
l 内置重力感应器：内置重力感应器，支持云台自动翻转功能，方便工程安装。
l 多种网络协议：支持ONVIF、GB/T28181、RTSP、RTMP、VISCA OVER IP、IP VISCA、RTMPS、SRT协议；支持RTMP推送模式，轻松链接流媒体服务器(Wowza、FMS)；支持RTP组播模式。
l 控制接口：RS422兼容RS485、RS232-IN、RS232-OUT，RS232接口支持级联。
l 多种控制协议：支持VISCA、PELCO-D、PELCO-P协议，支持自动识别协议。
l 静音云台：采用高精度步进电机以及精密电机驱动控制器，确保云台运行平稳，且噪声小。
l 多预置位：支持多达255个预置位(遥控器设置调用为10个)。
l 多种遥控器：用户可以根据所使用的环境条件，选择红外遥控器或无线遥控器。2.4G无线遥控器不受角度、距离、红外干扰影响。支持遥控器信号透传功能，方便后端设备使用。
l AI跟踪：内置高速处理器以及采用先进的图像处理和分析算法，用户可根据使用环境，选择实时跟踪与区域跟踪。
l 应用场所多：会议、教育、直播、医疗、政务、云视频、协同办公、多媒体融合、应急指挥、广播、司法、公安、军队等系统应用。
技术参数：
设备、镜头参数 | |
型号 | SH-HD690R |
镜头 | 12倍光学变焦，16倍电子放大 |
焦距范围 | f=4.1mm（广角端）～49.2mm（远端） |
视场角 | 6.57°（窄角）～72.5°（广角） |
光圈系数 | F1.8 ～ F2.68 |
有效像素 | 1/2.7英寸500W像素高品质CMOS传感器，207万有效像素 |
视频信号 | HDMI/SDI输出支持的视频格式包括 |
1080P60、1080P50、1080P30、1080P25、720P60、720P50、1080P59.94、1080P29.97、720P59.94； | |
USB3.0输出支持视频格式包括 | |
主码流：YUY2/NV12: | |
1920×1080/1280×720/1024×576/800×600/800×448/640×360/640×480/480×270/320×180@30/25/20/15/10/5fps; | |
MJPG/H264: | |
1920×1080/1600×896/1280×720/1024×576/960×540/800×600/800×448/720×576/720×480/640×360/640×480/480×270/352×288/320×240@30/25/20/15/10/5fps; | |
次码流：YUY2/NV12: | |
1920×1080/1280×720/1024×576/800×600/800×448/640×360/640×480/480×270/320×180@30/25/20/15/10/5fps; | |
MJPG/H264: | |
1920×1080/1600×896/1280×720/1024×576/960×540/800×600/800×448/720×576/720×480/640×360/640×480/480×270/352×288/320×240@30/25/20/15/10/5fps; | |
*照度 | 0.5Lux(F1.8, AGC ON) |
数字降噪 | 2D﹠3D数字降噪 |
白平衡模式 | 自动、手动、一键白平衡、指定色温 |
聚焦模式 | 自动、手动、一键聚焦 |
曝光模式 | 自动、手动、快门优先、光圈优先、亮度优先 |
光圈参数 | F1.8 ～ F11、CLOSE |
快门速度 | 1/25～1/10000 |
背光补偿 | 开/关 |
动态范围 | 关闭、1 ～ 8 |
图像调节 | 亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线 |
信噪比 | ≥50dB |
AI功能性能参数 | |
实时跟踪 | 最远跟踪距离可达6～7米，可支持讲者以3～4英里速度行走 |
区域跟踪 | 支持设置4个跟踪区域 ，支持水平 -170°～+170°，垂直 -30°～+90° 内设置区域 |
接口功能性能 | |

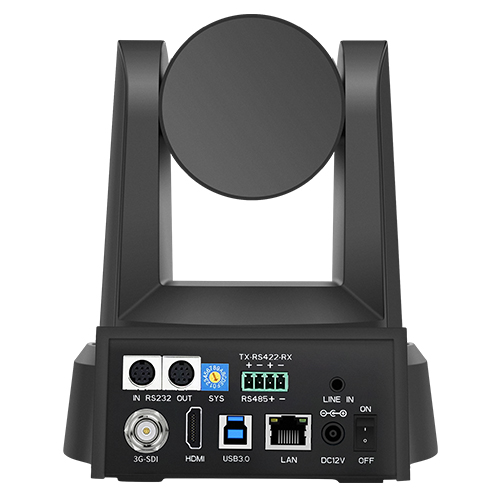

产品接口 | HDMI、LAN(POE)、USB3.0（B型口，兼容USB2.0）、SDI、A-IN、RS232-IN、 |
RS232-OUT、RS422（兼容RS485）、旋转拨码、DC12V电源、电源开关 | |
视频编码格式 | LAN接口：主码流次码流都支持H.265、H.264 |
USB3.0接口：主码流支持YUY2、MJPG、H264、NV12 | |
音频输入接口 | 双声道3.5mm线性输入 |
音频输出接口 | HDMI、SDI、LAN、USB3.0 |
音频压缩格式 | AAC、MP3、G.711A |
网络接口 | 10M/100M/1000M自适应以太网口，支持POE供电，支持音视频输出 |
网络协议 | RTSP、RTMP、ONVIF、GB/T28181、VISCA OVER IP、IP VISCA、RTMPS、SRT |
支持远程升级、远程重启、远程复位 | |
控制接口 | RS232-IN、RS232-OUT、RS422兼容RS485 |
串口通讯协议 | VISCA/Pelco-D/Pelco-P；支持波特率115200/38400/9600/4800/2400 |
USB通讯协议 | UVC（视频通讯协议），UAC（音频通讯协议） |
电源接口 | HEC3800电源插座(DC12V) |
电源适配器 | 输入AC110V-AC220V； 输出DC12V/2.5A |
输入电压 | DC12V±10% |
输入电流 | <1A |
整机功耗 | <12W |
云台参数 | |
水平转动 | -170°～+170° |
俯仰转动 | -30°～+90° |
水平控制速度 | 0.1°/s～100°/s |
俯仰控制速度 | 0.1°/s～45°/s |
预置位速度 | 水平：100°/s，俯仰：45°/s |
预置位数量 | 用户最多可设置255个预置位（遥控器10个） |
其它参数 | |
储藏温度 | -10℃～+70℃ |
储藏湿度 | 20%～95% |
工作温度 | -10℃～+50℃ |
工作湿度 | 20%～80% |
尺寸 | 184.2mm（长）×160mm（宽）×185.7mm（高） |
重量（约） | 1.15kg |
使用环境 | 室内 |
附件 | |
随机附件 | 电源适配器、RS232控制线、USB3.0连接线、遥控器、说明书、保修卡&合格证 |
选配附件 | 吸顶安装支架、壁装安装支架 |
