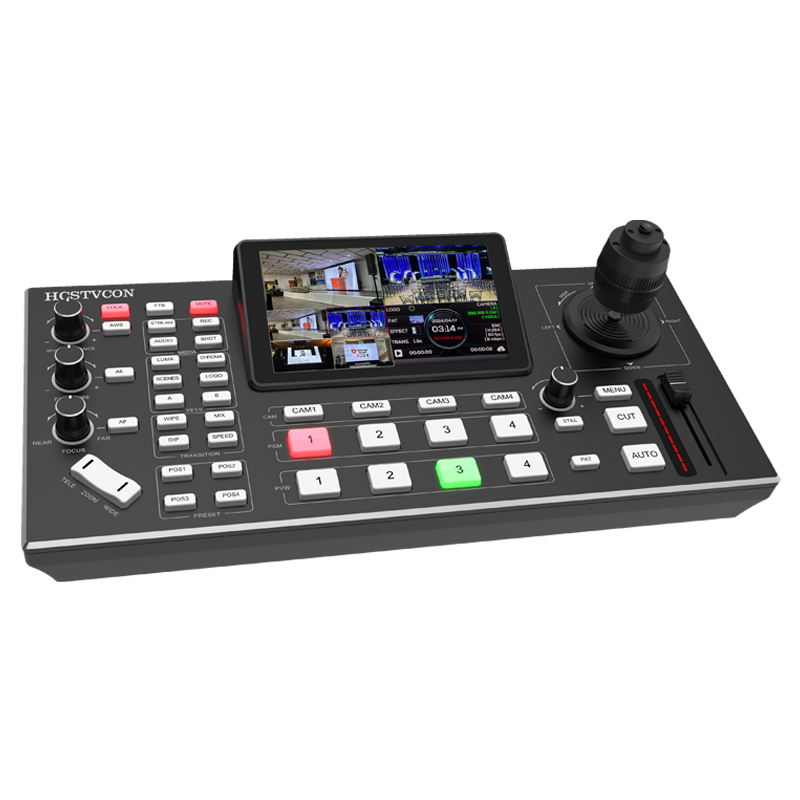

多角度展现，直播多元
4路视频|5.5英寸显示屏|支持抠像|PTZ及图像控制|支持推流直播
功能特点：

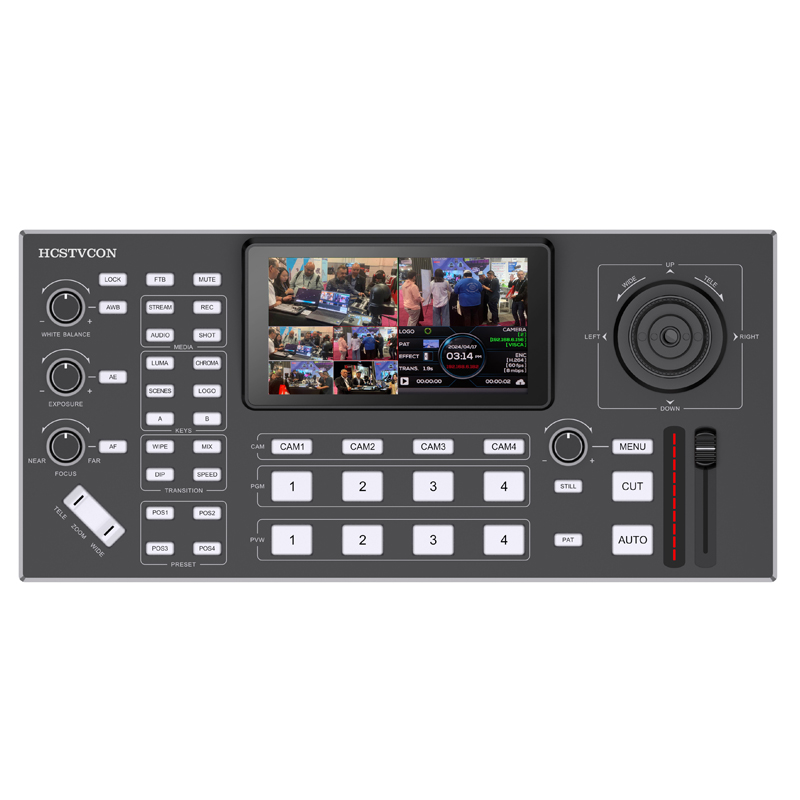

l5.5英寸全高清LCD显示屏:
内置5.5英寸显示屏，导播监看一体化；
l支持T型推杆切换视频输出控制:
阻尼手感推子，支持36种切换*；
l4路HDMI输入视频源，2路PGM HDMI输出:
支持多达4路视频输入，支持*1080P60画面输入；
l1路UVC视频信号输出；
l支持RTMP推流协议，随时直播:
支持RTMP流媒体协议实现推流；支持码流大小设定
l双HDMI接口输出
两个通道都可以输出PGM
l多种PIP布局及转场效果，根据需求随意转换
支持多种PIP和POP布局以及多种转场功能；
lMP4视频录制，留住精彩的作品
支持MP4格式视频录制和保存；
支持USB移动硬盘存储
l方便快捷的摄像机控制功能
4D摇杆PTZ控制；支持VISCA Over IP控制协议
l强大的WEB控制后台
支持远程通过WEB后台进行操控导播和参数配置，支持WEB设备升级；
l支持中英多个语言操作界面
支持简体中文、以及英文操作界面，方便切换。
技术参数：

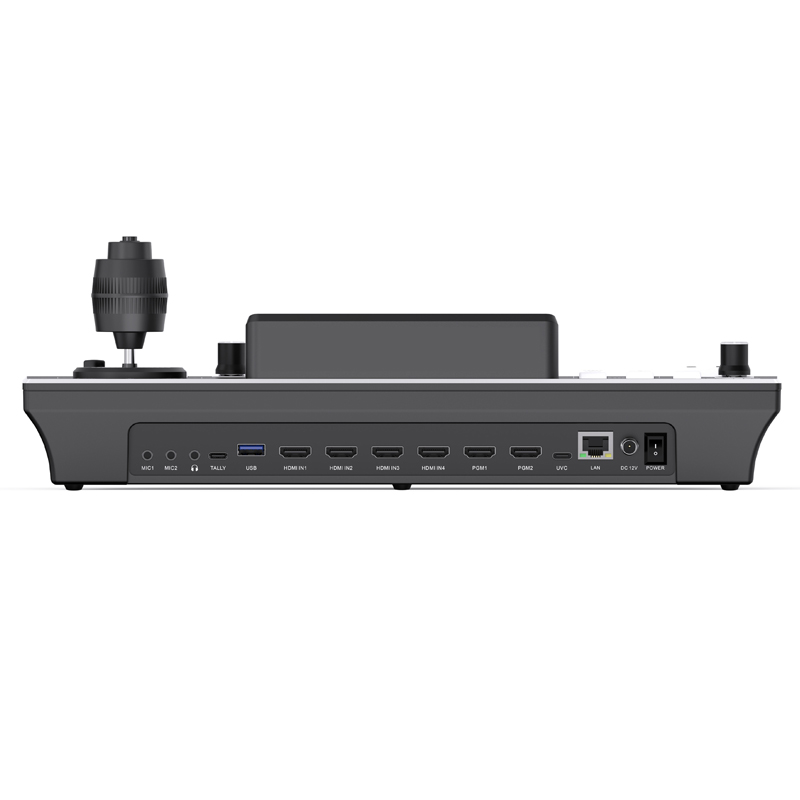

设备接口 | |
视频输入接口 | 4路HDMI |
视频输出接口 | 2路HDMI同时输出，支持PGM 1 路USB 输出，USB支持音频和视频输出 1路IP输出，支持RTMP 支持UVC和IP同时输出 |
音频输入接口 | 4组HDMI音频输入 2路3.5mm MIC IN 输入 |
音频输出接口 | 1 组3.5mm耳机监听插孔 |
RJ45以太网 | RJ45x1、以太网支持10/100/1000 BaseT，可用于流媒体直播、后台设置、软件更新 |
计算机接口 | 1xUSB TYPE C 用于UVC视频输出 1xUSB TYPE A；外接U盘存储（FAT32、NTFS、exFAT） |
格式参数 | |
视频输入格式 | 1080p60/59.94/50/30/29.97/25/24/23.98 1080i60/1080i50 720p 60/59.94/50/30/29.97/25/24/23.98 576i/480i/576p/480p |
视频输出格式 | 1080p 60/50/30/25/24 1080i60/1080i50 |
HDMI色彩空间 | RGB/YUV |
USB采集输出 | *1080P60，支持USB音频输出 |
文件录制格式 | MP4 |
存储介质 | 支持U盘存储（FAT32,NTFS,exFAT） |
文件录制分辨率 | 1920×1080 |
文件实时回放 | 支持 |
产品规格 | |
视频系统 | FULL HD |
监看屏幕 | 5.5英寸 |
监视器*分辨率要求 | 1920x1080像素 |
台标LOGO | 1组 |
时钟显示 | 支持 |
操作模式 | 横屏(16:9) |
Tally | 支持(Tally控制盒子需要另外购买) |
特技切换 | CUT & AUTO |
特技效果 | 36种特技，切换时长可以设置 |
画中画模式 | 支持（8种PIP及POP模式） |
图层 | 背景、A、B、LOGO 多图层 图层编辑支持：大小、位置，图形遮罩、区域遮罩、 |
抠像 | Chroma key , Luma Key |
语言模式 | 简体中文、英文 |
音频 | |
调音台 | 4路音频虚拟调音台，可以对每个通道进行开关和模式设置 |
模拟音频输入 | 2路3.5mm MIC IN输入，增益范围（-60-24db) |
模拟输入延迟 | 0-500ms |
模拟音频输出 | 1 路非平衡立体声输出 line out 1 路耳机监听输出 |
音频输入电平范围 | 0dB~60dB |
音频采样率 | 48kHz |
音频格式 | AAC 编码；推流和录制 2通道，16bit, 压缩码率支持：128k（默认）、48k、64k、96Kbps; |
PTZ云台控制 | |
PTZ控制 | VISCA Over IP控制协议 |
PTZ控制数量 | 4路 |
PTZ摄像机控制方式 | 4D摇杆 |
PTZ光圈控制 | 支持 |
PTZ聚焦控制 | 支持，手动/自动 |
PTZ曝光控制 | 支持，手动/自动 |
PTZ曝光模式 | 红增益值、蓝增益值调整 |
TALLY 指示 | 配套TALLY控制盒子（DB-15)可对摄像机进行TALLY灯切换同步控制(Tally控制盒子需要另外购买) |
远程控制 | 支持手机控制、WEB网页控制 |
软件更新 | |
固件升级 | 使用以太网接口直接连接到Windows计算机。 |
电源 | |
输入电压 | 外部12V 2A电源供应 |
输入电流 | 0.8A（*） |
POE | 不支持 |
额定功率 | 10W（*） |
其它 | |
工作温度 | 0~40℃ |
存储温度 | -10~60℃ |
颜色 | 黑色 |
外形尺寸 | 354（长）* 165（宽）* 52（高）mm（不含摇杆高度） |
质量 | 2.0kg |
